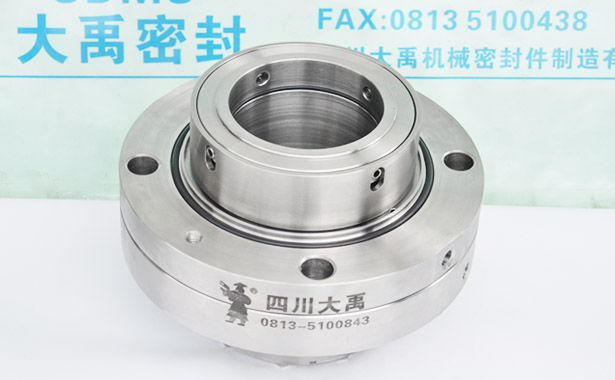

冷凝泵NLT500-570×4S機械密封

所有凸出棱邊，均要有足夠的過渡倒角（根據DIN 24960）光滑過渡。靜態(tài)O 形圈的配合面加工成RZ10μm。（DIN 4768），機械密封O型圈所在的軸表面粗糙度應加工成RZ5μm。檢查連接尺寸，清洗支撐面并檢查其損壞情況；檢查對軸線的垂直度和跳動。安裝前在軸上涂少量硅油或肥皂水。

首先將集裝式機械密封套裝在軸上，安裝時禁止使用蠻力。將集裝式機械密封用4條M20螺栓與泵腔體連接并緊固。安裝推力軸承，推力間隙調整完畢，使泵轉子處于工作狀態(tài)，將安裝板翻轉裝入軸套的凹槽內并固定。按照次序均勻擰緊夾緊圈上的螺釘。

使所有螺釘達到規(guī)定的擰緊力矩，即達到12N.m。注意緊固時，在軸套與夾緊圈部位的軸面上，不允許粘有油脂。最后將安裝板向外旋轉與軸套凹槽分離，并緊固在密封腔體上。

冷凝泵NLT500-570×4S機械密封現(xiàn)場使用照片

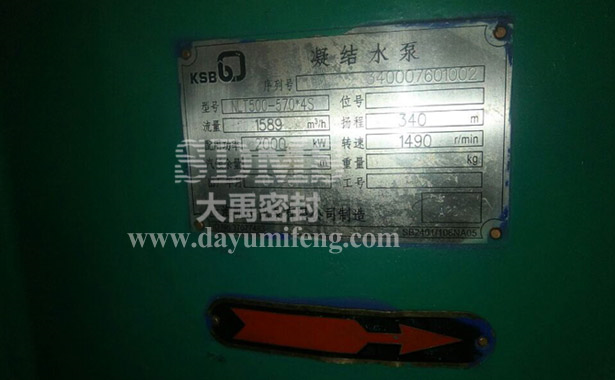

冷凝泵NLT500-570×4S銘牌
